縦2灯プロジェクター化 後編
というわけで続きです前回は選定が終わったので装着します
届いたライトのユニットはこちら
思ってたよりデカイ…
バルブ装着してテスト点灯
カットラインらしきモノが…
LEDバルブとの相性もあるだろうしアッチ産だったらこんなのかなーと思ってましたが
バルブの角度を変えたらこんな具合に\(^o^)/
というのもこのバルブ、口金にストッパーがないので好きな角度に出来ます\(^o^)/
そしてこのカットラインですが、バイキセノン式で ユニット内のシェードがハイビーム用配線で持ち上がってカットラインを解除するというものがついてました
ロー
ハイ
どのくらい違うのかはわかりませんが( •́ฅ•̀ )
しかしバイキセノンを活用することによって上下をハイ・ローに振り分けではなく、両目同時点灯で、なおかつ両目ハイ・ローが使えます!(ロービームでも超明るい)
車体にあわせつつイメージをかためていきます

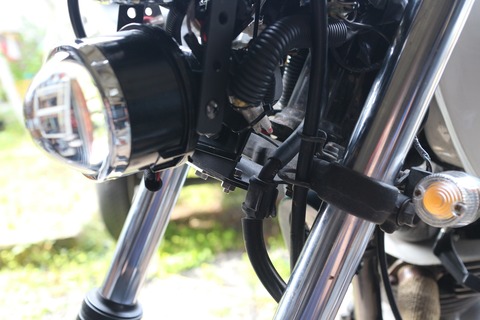

ユニットの奥行きがあるのでなかなか…
以前作った短いステーを向き変えて再利用、そこをベースに色々やっていくと
こんな具合で落ち着きました

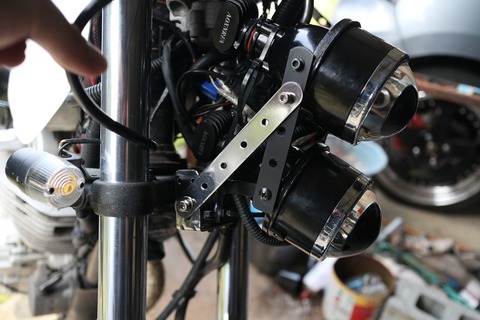

下のユニットを車体に固定して上のユニットとステーで連結しただけ

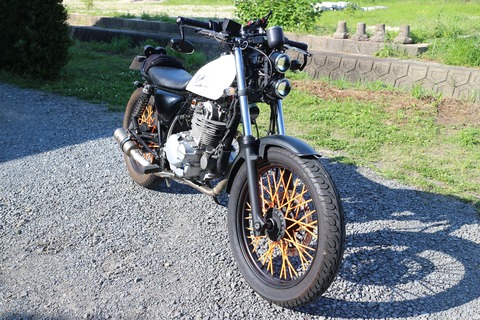

こんな感じ\(^o^)/
また印象がガラッと変わりましたね
かなり飛び出ました
照射の感じはー・・・?
配光をちょっと右落としで配慮してみましたw
ハイビーム
しかしまぁこれだけまわりが明るいのにこれだけわかること( •́ฅ•̀ )
そして夜

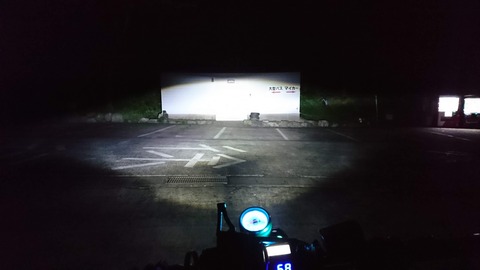

壁打ち ロー サイドスタンドで右上がりになってます…
ハイ
超明るい!!!!\(^o^)/
今までの比にならない明るさ! なんといっても先まで光が届くのでめっちゃ見える!
気になってたハイビームも問題なく使用出来る配光
車体横に謎の光が発生(・・?
この光の正体はプロジェクターのレンズが突出してることによって、レンズの円の内側で光が反射して後ろ側に光が向いてるようです、ラインが出てるのはユニットのボディがあるため
クソガバガバ図解
(伝わって)
解消するためにはレンズの突出部分を覆えば解決するかと思われます、(筒で覆う感じ)
なんか面白いのでこのままにします( •́ฅ•̀ )
そして新たな問題が 流石に下だけで支えるとライトがプルプルする!
補強します

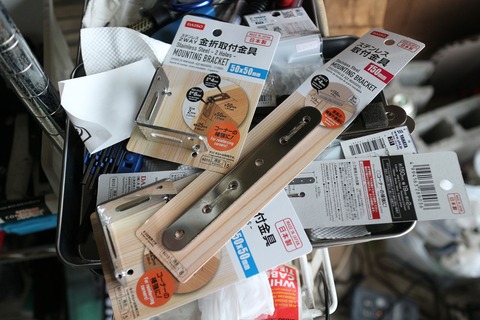

このステーたちがなかなか使える
上下独立も考えましたが今ある固定をベースにして補強という感じでどうなるかという

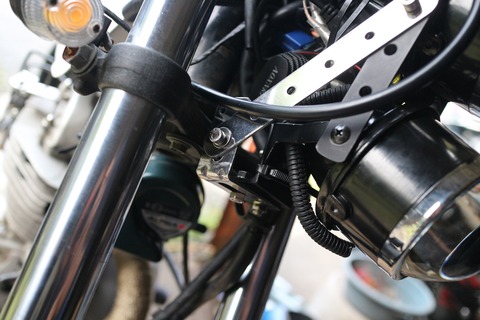

もともとのライトのステーが付いてる所にL字を入れました
反対もーって思ったらブレーキラインの固定金具がいます…忘れてた…
溶接止めなので曲げて対処 ホースはいい感じになるように固定
結果問題なくプルプルは消えてバッチリになりました( ̄ー ̄)b
このプロジェクターのデメリット?としては車体傾けた内側は見えません グレア光が全く無いのでコーナー内側は全くと言っていい程見えません
直進性の高いプロジェクターならではですね
